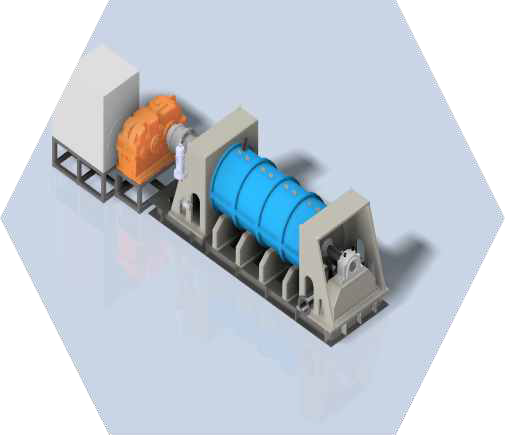

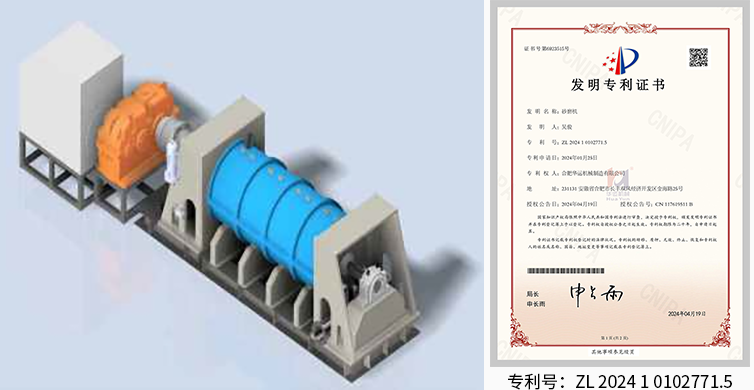

大型矿用砂磨机

产品介绍

1. 合肥华运机械HKSM矿用砂磨机是一种模块式全封闭卧式湿法研磨机；维修更换备件快捷方便，大大减少停机时间，提高效率。

2. 主要适合于有色金属 (金、铜、铅、锌、钼、镍等)选矿，以及黑色(铁矿) 选矿的二段、三段再作业和钛白粉超细研磨设备。

3. 基于内部分级和选择性磨矿原理制造的设备，其具有不欠磨、不过磨的磨矿特性，是低品位、多金属共生和细粒嵌布矿产资源开发的关键技术设备。

4. 开路磨矿+内部分级的特点，使得出料细度可达-200目 (74μm)90-95%，-325目 (45μm)85-90%，能够保证磁、重、浮、浸选矿作业的最佳回收率和精矿产率。

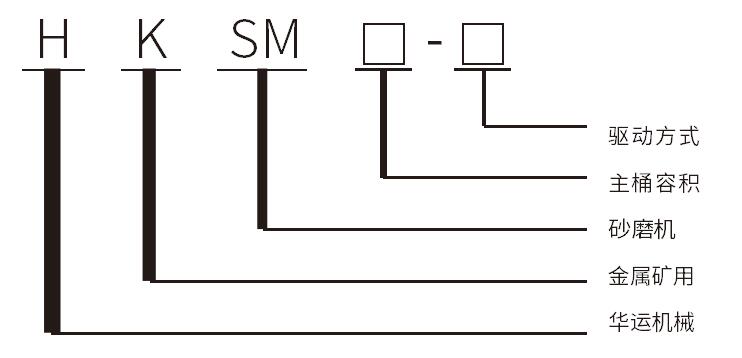

型号说明

注:驱动方式选型 DJ:电机＋减速机驱动方式 DP:电机＋皮带轮驱动方式 YC:永磁直驱电机驱动方式

例如:
HKSM500-DJ表示：华运机械金属矿用砂磨机500L驱动方式为电机+减速机
HKSM500-DP表示：华运机械金属矿用砂磨机500L驱动方式为电机+皮带轮
HKSM500-YC表示：华运机械金属矿用砂磨机500L驱动方式为永磁直驱电机

规格选型表

华运HKSM矿用砂磨机规格选型表表中为标准产品规格型号，需要根据各矿业工艺参数定制
产品型号	主桶容积（ L ）	外形尺寸( m m )	电机功率（ K W ）	处理量（ m ³ / h ）	磨矿介质( m m )	主轴转速（ r / m i n ）	驱动方式
H K S M 1 0 0 - D J	1 0 0	2 6 3 1 X 1 1 2 3	7 5	1 2	1 - 4	0 - 7 0 0	电机+ 减速机
H K S M 1 0 0 - Y C	1 0 0	2 3 3 1 X 1 1 2 3	7 5	1 2	1 - 4	0 - 7 0 0	永磁直驱
H K S M 1 0 0 - D P	1 0 0	2 0 3 1 X 1 1 2 3	7 5	1 2	1 - 4	0 - 7 0 0	电机+ 皮带轮
H K S M 2 0 0 - D J	2 0 0	3 1 0 5 x 1 1 8 0	1 1 0	1 5	1 - 4	0 - 5 0 0	电机+ 减速机
H K S M 2 0 0 - Y C	2 0 0	2 9 0 5 x 1 1 8 0	1 1 0	1 5	1 - 4	0 - 5 0 0	永磁直驱
H K S M 2 0 0 - D P	2 0 0	2 7 0 5 x 1 1 8 0	1 1 0	1 5	1 - 4	0 - 5 0 0	电机+ 皮带轮
H K S M 3 0 0 - D J	3 0 0	3 8 0 5 x 1 1 8 0	1 3 2	2 0	1 - 4	0 - 4 5 0	电机+ 减速机
H K S M 3 0 0 - Y C	3 0 0	3 4 0 5 x 1 1 8 0	1 3 2	2 0	1 - 4	0 - 4 5 0	永磁直驱
H K S M 3 0 0 - D P	3 0 0	2 9 0 5 x 1 1 8 0	1 3 2	2 0	1 - 4	0 - 4 5 0	电机+ 皮带轮
H K S M 5 0 0 - D J	5 0 0	5 6 4 7 x 1 2 8 0	2 0 0	2 5	2 - 4	0 - 3 5 0	电机+ 减速机
H K S M 5 0 0 - Y C	5 0 0	5 9 2 6 x 1 2 8 0	2 0 0	2 5	2 - 4	0 - 3 5 0	永磁直驱
H K S M 5 0 0 - D P	5 0 0	3 8 9 8 x 1 2 8 0	2 0 0	2 5	2 - 4	0 - 3 5 0	电机+ 皮带轮
H K S M 1 0 0 0 - D J	1 0 0 0	7 2 2 0 x 2 3 6 0	5 0 0	5 5	3 - 6	0 - 3 5 0	电机+ 减速机
H K S M 1 0 0 0 - Y C	1 0 0 0	6 8 8 2 x 1 8 6 0	5 0 0	5 5	3 - 6	0 - 3 5 0	永磁直驱

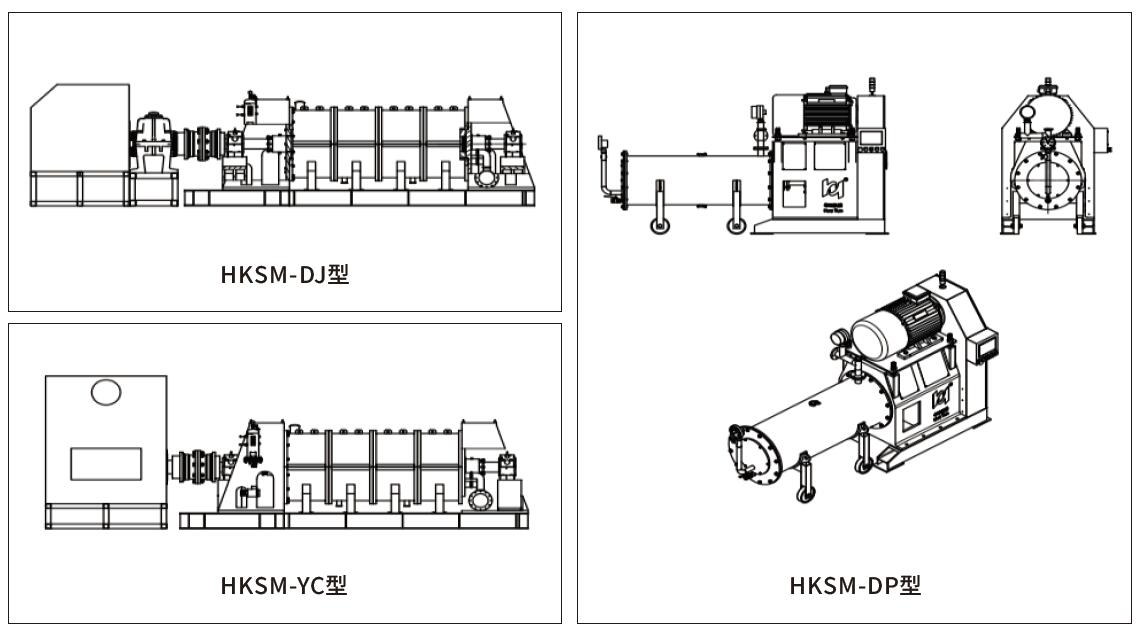

结构图

结构特点

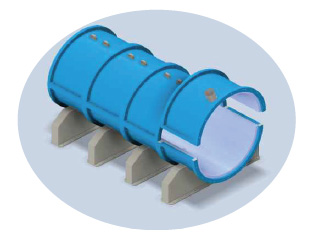

模块式耐磨主桶
设计4组模块式主桶方便后期快速独立吊装及拆卸检修，且有效节约占地面积;筒体耐磨采用高耐磨陶瓷内衬，连续使用耐磨10—12个月以上，正常使用时间在2年左右，比耐磨橡胶材料耐磨时间长2-3倍。大型矿用砂磨机

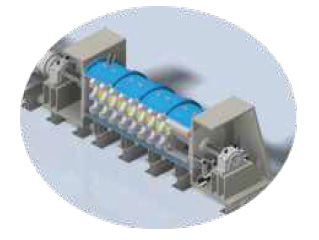

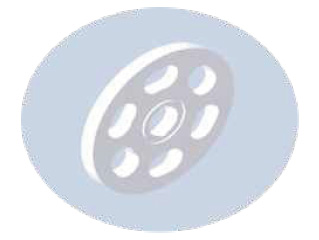

模块式耐磨分散盘
设计8组模块式对接式分散盘，分别形成7组独立研磨腔进行分级研磨，且可独立进行拆装更换。采用特殊聚氨酯耐磨配方，连续使用耐磨 6个月，比耐磨橡胶材料连续使用的耐磨时间长2-3倍。大型矿用砂磨机

高效过滤网
设计模块式对接高效过滤网采用绕制及喷涂⼯艺制作高精度、高耐磨过滤细料，且可独立进行拆装更换。大型矿用砂磨机

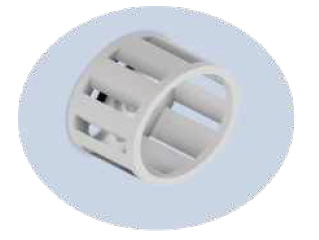

模块式耐磨反射笼
设计模块式对接式反射笼有效的打散反射较大物料和输送较小物料，且可独立进行拆装更换。采用特殊聚氨酯耐磨配方，连续使用耐磨6个月以上，比耐磨橡胶材料连续使用的耐磨时间长2-3倍。大型矿用砂磨机

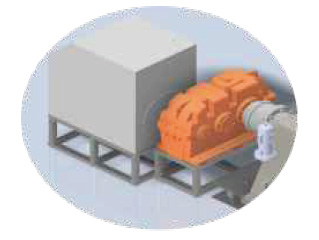

模块式动力源
设计两种模块式动力源：传统电机配合减速机（如图所示）和永磁同步直驱电机供客户选择。大型矿用砂磨机

贯穿式双端轴承
设计贯穿式通轴配合双端轴承有效提高主轴负载及轴的窜，跳动；有效提高机械密封及填料密封性能以及轴承寿命。比悬臂单轴承设计使用寿命长2-3倍。

性能特点

高效节能:
①功率密度高:砂磨机功率密度300kW/m³，球磨机、塔磨机功率密度20-30kW/m³；
②介质比表面积大:砂磨机的φ3-5mm磨矿介质与球磨机φ50mm的磨矿介质相比，单位体积球表面积增加20倍；
③选择性磨矿:砂磨机“大磨大、小磨小”的磨矿特性，实现高效磨矿。
开路磨矿内部分级:
①开路磨矿，闭路效果，无需配套分级设备，流程简单，便于操作;
②避免分级效率低产生的过磨欠磨，产品窄粒分布，有利于提高浮选指标。
基建投资省:
①占地面积小，同处理量规格，筒体体积不到球磨机的20%;
②对厂房高度要求低。设备为卧式，设备最高处不超2.7m。
安全环保:
①设备的磨矿采用2-4mm研磨球，介质体积小，简体内衬耐磨材料;
②设备采用密封连接，设备运运无粉污染，设备运运时筒体基本无噪音。
可靠便捷:
①设备操作简单，运运平稳，方便矿山座矿自动化管理;
②纳米陶瓷球日常球耗量不到钢球的1/10，劳动强度低。

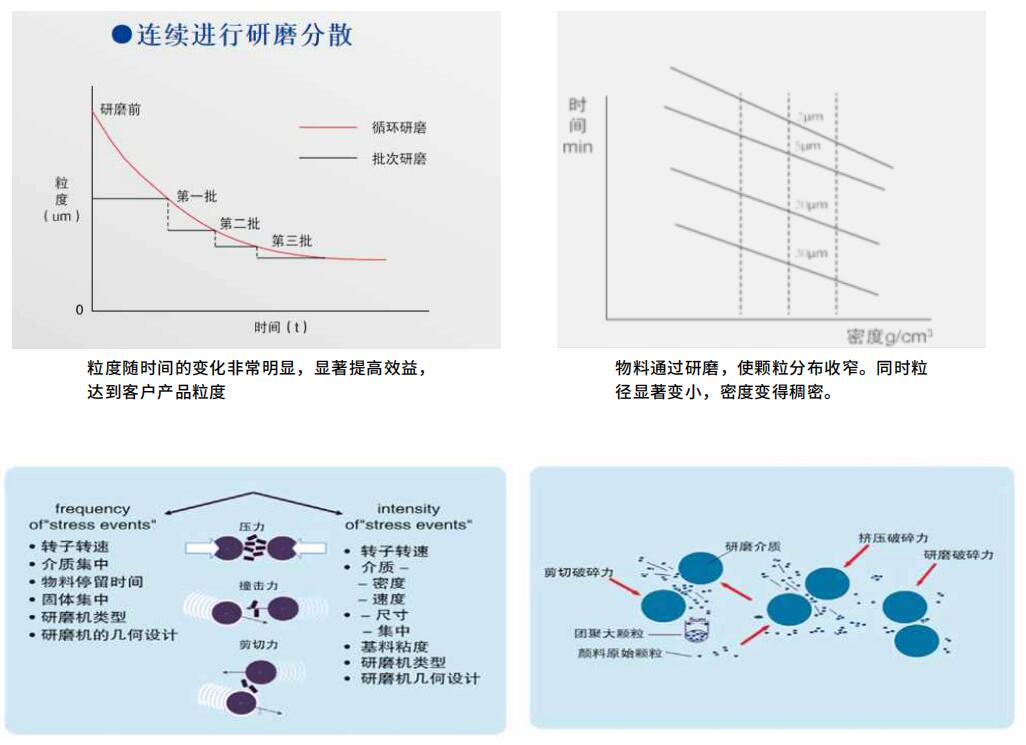

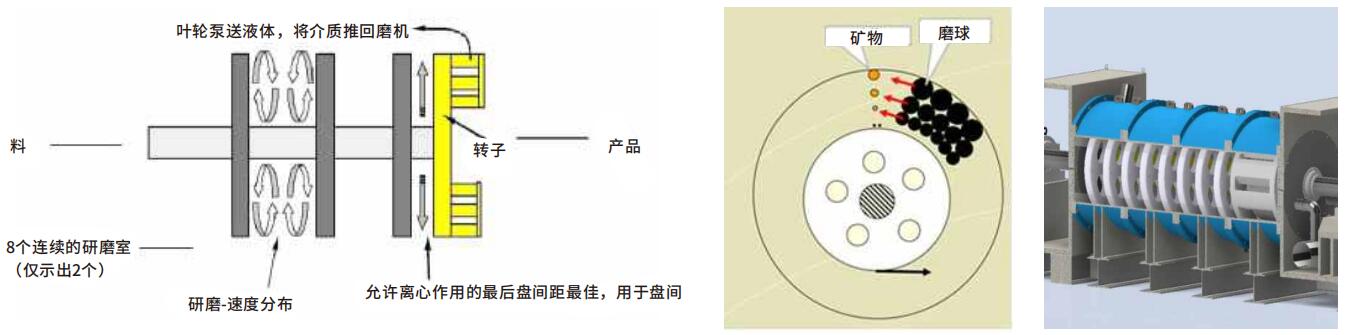

（1）矿浆在隔渣后通过软管泵稳定给矿到磨机内，筒体内的搅拌盘在主轴的带动下实现高速旋转，从而使磨矿介质做绕轴向运动和自转运动，矿物颗粒受到高速运动的磨矿介质的擦洗刀，实现磨细的过程。
（2）每两个盘之间是⼀个独⽴磨矿区，在⼀定给矿压力下越往后矿浆越细，实现了内部分级、开路磨矿新工艺。
（3）在高速旋转的离心力作⽤下，矿物和磨矿介质都按粒径从小到大由磨机轴向筒体内壁径向分布，实现“大磨大、小磨小”的选择性磨矿。
